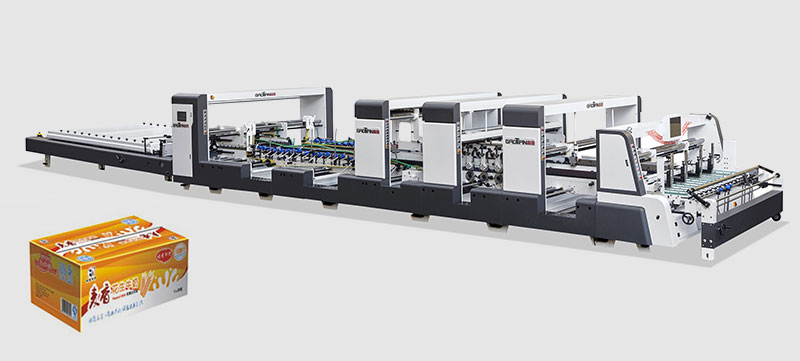

全自动高速勾底糊箱机

全自动高速瓦楞纠偏糊箱机
全自动高速瓦楞纠偏糊箱机
全自动高速瓦楞纠偏糊箱机

产品简介:

SHH-E系列分组式糊箱机,整机采用电动调板,PLC控制,进口电子原件配置,送纸部采用独立电机控制,滑槽式运行,性能稳定,可控性操作性强。本机专业针对各种卡纸,瓦楞包装盒,采用纠偏功能,做瓦楞盒更完美。(可以根据客户需要另行设计)

型号 1250E EXPORT 1450E EXPORT 1650E EXPORT 1850E EXPORT 2050E EXPORT
空载最高线速度 280m/min 280m/min 280m/min 280m/min 280m/min
适用纸质 200-800g卡纸A/B/E/F瓦(五层)
糊盒基本形式 第1折和3折分别180°90°,第二折和第四折1 80°
使用粘合剂 溶质型 溶质型 溶质型 溶质型 溶质型
所需电压 3P 380V 50HZ 3P 380V 50HZ 3P 380V 50HZ 3P 380V 50HZ 3P 380V 50HZ
总功率 11.5KW 15KW 15KW 15KW 15KW
重量 8T 8.5T 9T 9.5T 10T
外形尺寸 14.5x2x1.7m 14.5x2.2x1.7m 14.5x2.4x1.7m 14.5x2.6x1.7m 14.5x2.8x1.7m



机器功能简介

shh e export auto high speed lock bottom corrugated folder gluer machine 3

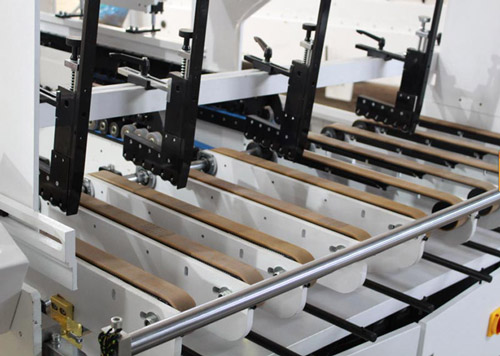

送纸部



可调节送纸皮带确保调机简便,送纸平稳顺畅

无级变速器确保进料间距均衡,输送稳定



一健式气动抬刀便于调整送纸皮带.

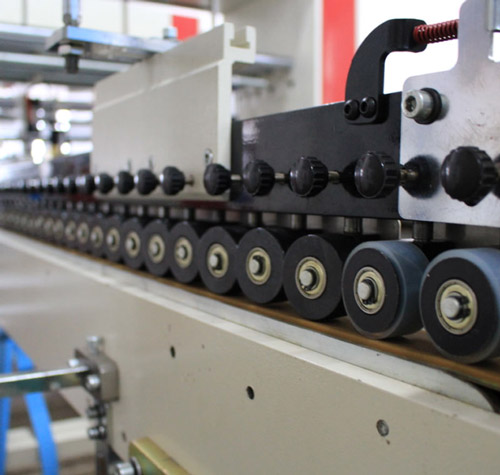

纠偏部



纠偏部,使盒子从进纸部出纸后自动纠正

shh e export auto high speed lock bottom corrugated folder gluer machine 4

shh e export auto high speed lock bottom corrugated folder gluer machine 5

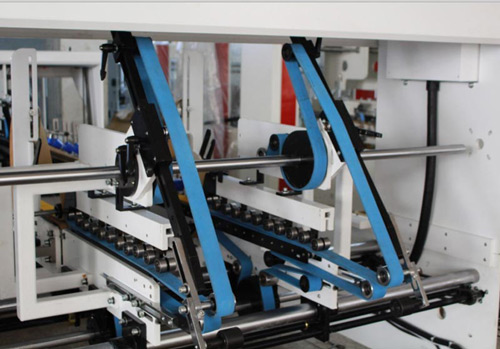

勾底部

三板式结构,配有上打胶使勾底盒自动上胶成型,

可用于异性盒上打胶成型。整个底折附件安装在可翻转支架上,

充分减少底折与其它盒型互换调整时间。



底折速度每分钟50-200个,底折稳定可靠

shh e export auto high speed lock bottom corrugated folder gluer machine 6

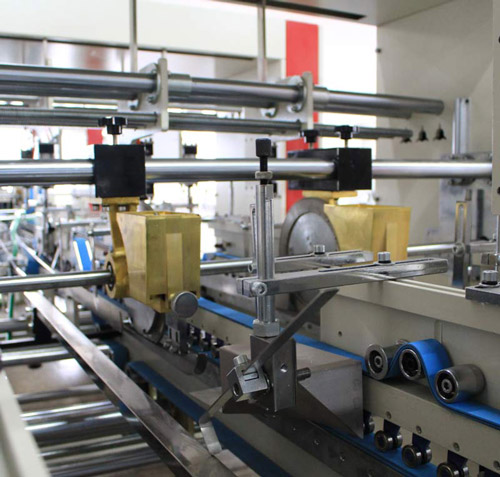

本折部

加长本折部,使盒子在快速成型时,不会出现剪刀口,更加完美。

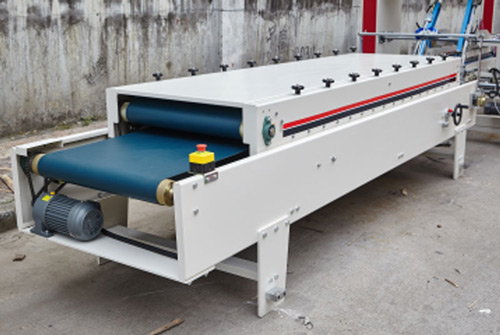

预压部



两板式构造

压带速度有两个操作模式:

自动:设置盒子间距,压带速度和机器速度同步,

当光电监测到盒子时皮带移动

手动:压带以恒定的速度输送而不受机器运行速度的影响



配有计数装置,对成型盒子进行计数,与打纸装配配合,

方便计数打包。

shh e export auto high speed lock bottom corrugated folder gluer machine 7

shh e export auto high speed lock bottom corrugated folder gluer machine 8

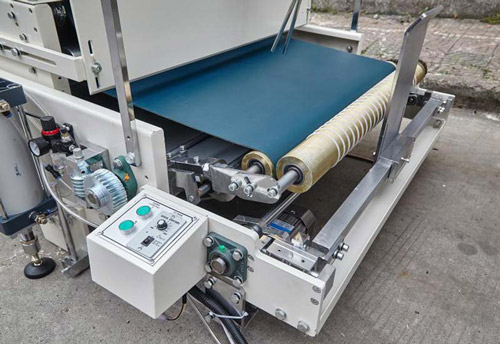

输送部



配有塞纸检测装置

配有打纸装置,计数后打偏纸张便于计数打包

选配拍齐装置

shh e export auto high speed lock bottom corrugated folder gluer machine 9

shh e export auto high speed lock bottom corrugated folder gluer machine 10

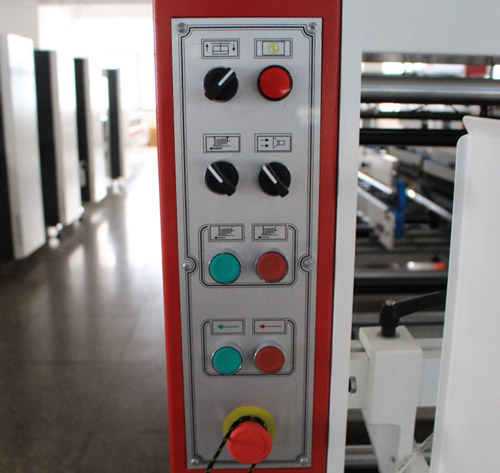

按钮马达调节



机器采用电动调整,可以实现快速调整

shh e export auto high speed lock bottom corrugated folder gluer machine 11

触摸屏



机器使用触摸屏控制实现快速调节机器

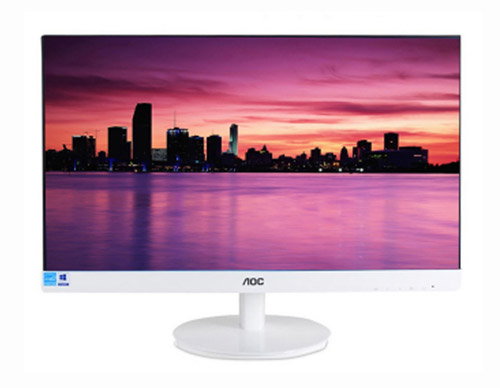

监控系统



监控做盒子的整个过程

shh e export auto high speed lock bottom corrugated folder gluer machine 12

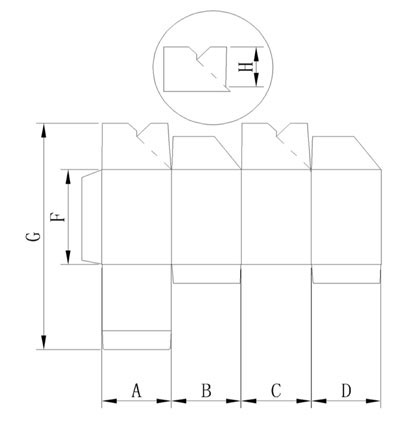

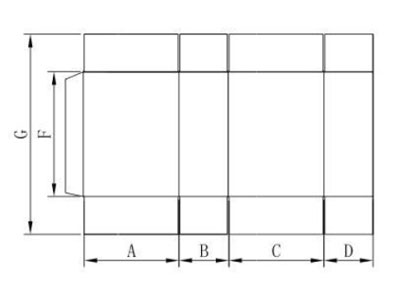

样盒



型号 1250E EXPORT 1450E EXPORT 1650E EXPORT 1850E EXPORT 2050E EXPORT
纸盒类型 卡纸/(A/B/E瓦) 卡纸/(A/B/E瓦) 卡纸/(A/B/E瓦) 卡纸/(A/B/E瓦) 卡纸/(A/B/E瓦)
A+B+C+D  200-1 200mm 200-1400mm 200-1600mm 200-1800mm 200-2000mm
C+D Min 100mm 100mm 100mm 140mm 140mm
D Min 25mm 25mm 25mm 25mm 25mm
F Min 1 00mm 100mm 100mm 100mm 100mm
G 150-800mm 150-800mm 150-800mm 150-800mm 150-800mm



型号 1250E EXPORT 1450E EXPORT 1650E EXPORT 1850E EXPORT 2050E EXPORT
纸盒类型 卡纸/(A/B/E瓦) 卡纸/(A/B/E瓦) 卡纸/(A/B/E瓦) 卡纸/(A/B/E瓦) 卡纸/(A/B/E瓦)
A+B+C+D  250-1150mm 250-1350mm 250-1550mm 250-1750mm 250-1950mm
C+D Min 125mm 125mm 125mm 190mm 190mm
D Min 25mm 25mm 25mm 25mm 25mm
F Min 100mm 100mm 100mm 100mm 100mm
G 150-800mm 150-800mm 150-800mm 150-800mm 150-800mm
H Min 30mm 30mm 30mm 30mm 30mm

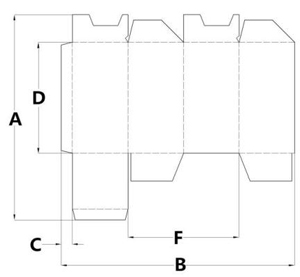

勾底盒型:(mm)

shh e export auto high speed lock bottom corrugated folder gluer machine 13

型号

1250E

1450E

1650E

1850E

2050E

A

280-800

280-800

280-800

280-800

280-800

B

250-1080

250-1280

250-1480

250-1680

250-1880

C

Min:15

Min:15

Min:15

Min:15

Min:15

D

Min:150

Min:150

Min:150

Min:150

Min:150

F

Min:120

Min:120

Min:120

Min:120

Min:120

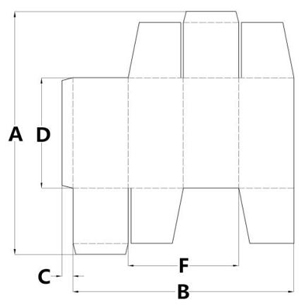

异形箱:(mm)

shh e export auto high speed lock bottom corrugated folder gluer machine 14

型号

1250E

1450E

1650E

1850E

2050E

A

200-800

200-800

200-800

200-800

200-800

B

200-1100

200-1300

200-1500

200-1700

200-1900

C

Min:15

Min:15

Min:15

Min:15

Min:15

D

Min:150

Min:150

Min:150

Min:150

Min:150

F

Min:120

Min:120

Min:120

Min:120

Min:120

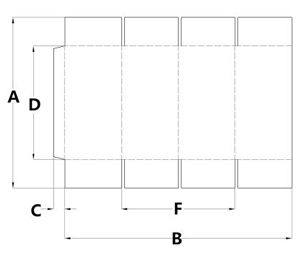

平口箱:(mm)

shh e export auto high speed lock bottom corrugated folder gluer machine 17
型号

1250E

1450E

1650E

1850E

2050E

A

200-800

200-800

200-800

200-800

200-800

B

200-1100

200-1300

200-1500

200-1700

200-1900

C

Min:15

Min:15

Min:15

Min:15

Min:15

D

Min:150

Min:150

Min:150

Min:150

Min:150

F

Min:120

Min:120

Min:120

Min:120

Min:120



shh e export auto high speed lock bottom corrugated folder gluer machine 15shh e export auto high speed lock bottom corrugated folder gluer machine 16

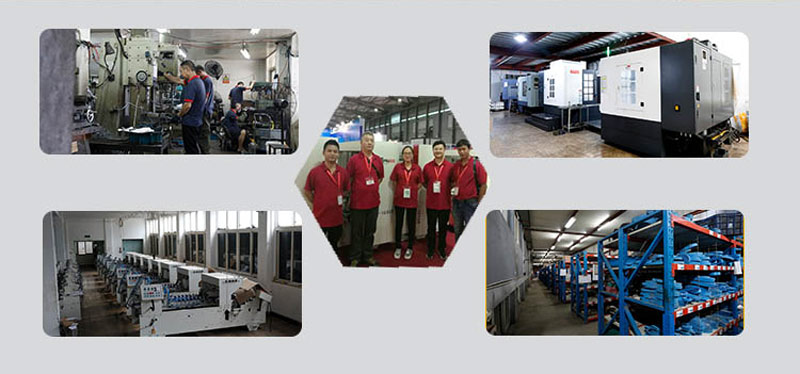

车间

shh e automatic corrugated lock bottom folder gluer machine 16shh e automatic corrugated lock bottom folder gluer machine 17
