全自动高速纠偏勾底糊盒机

机型

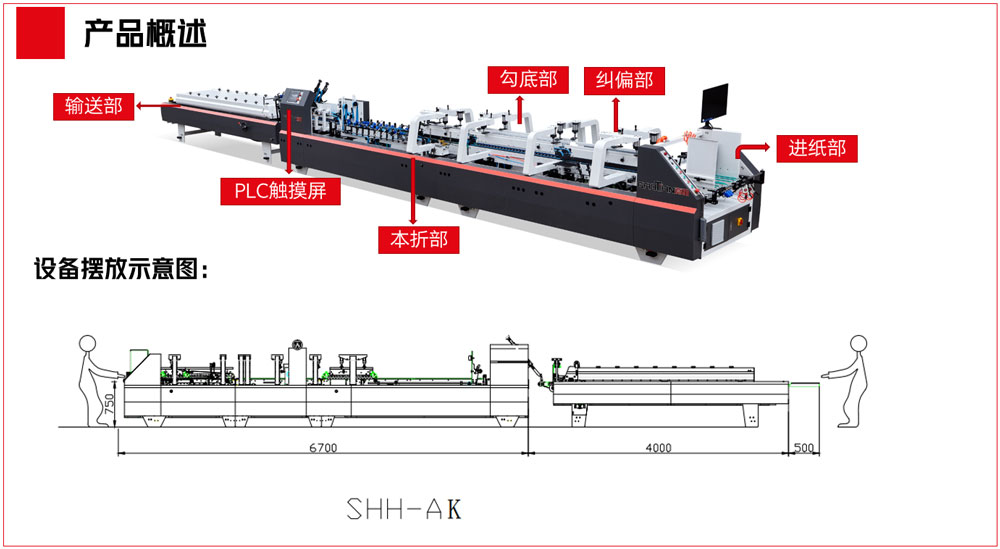

全自动高速纠偏勾底糊盒机     SHH-AK系列

主要技术参数：

SHH-800AK

空载最高线速度

280m/min

适用纸质

200-800g卡纸  E/F瓦

糊盒基本形式

第1折和3折分别180°135°，第2折和第4折180°

使用粘合剂

溶质型

所需电压

3P 38050HZ

总功率

7.5KW

重量

3.1T

外形尺寸

11.3×1.5×1.4m

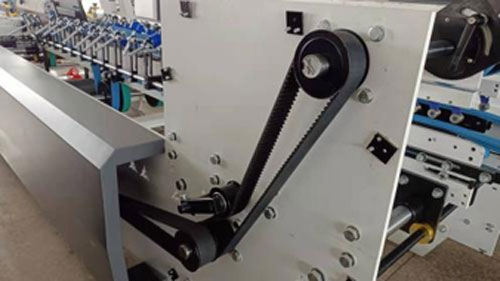

进纸部

同步带送纸皮带配合气缸压力进纸确保调机简便，送纸平稳顺畅

无级变速器确保进料间距均衡，输送稳定

一健式气动抬刀便于调整送纸皮带

纠偏部

纠偏部使盒子从进纸部出纸后自动纠正。

勾底部

三板式结构，喷胶系统安装在可翻转支架上，

充分减少底折与其它盒型互换调整时间。

预折部

三板式结构，喷胶系统安装在可翻转支架上，

充分减少底折与其它盒型互换调整时间。

本折部

本折成型使用专利压力调节本折刀，增大皮带摩擦力，

有效防卡顿，盒子成型不会堵纸。

预压部

自动计数，塞纸检测装置，配备气动踢纸辨别装置，

方便计数打包，PLC可以查看生产数量。

主要传动隐藏在防护罩内，让生产更安全。

输送部

骑马头接纸，接纸更方便，采用彩色触控荧幕人机控制系统，

主机与输送部运转传动速度自动增减速功能，同步追踪参数设定系统，

产品集光、电、气于一体，技术独特、操作简单、

调试快速、自动化程度高，功能实用，用途广泛。

防护罩

外形美观，带保护罩，主要传动隐藏在防护罩内，

让生产更安全。龙门架加固结构，高速运转更稳定。

喷胶系统（选配）

具有高效、灵活、稳定性好、维护简便等特点，

是快速、高质量生产各种纸盒、薯条盒等特殊盒型的必备，

提高了生产效率，节约了胶水成本。

技术特点

直线盒

勾底盒

纸盒类型

卡纸

E/F瓦

卡纸

E/F瓦

A+B+C+D

150-780mm

180-680mm

200-750mm

200-750mm

C+D Min

75mm

90mm

100mm

100mm

D Min

8mm

8mm

25mm

25mm

F Min

50mm

50mm

70mm

70mm

G

70-700mm

150-580mm

150-600mm

150-580mm

H

无

无

25mm

25mm
