全自动多功能四六角糊盒机

机型

            全自动多功能四六角糊盒机        SHH-FSK 系列

规格

800FSK

1050FSK

1250FSK

1450FSK

1650FSK

1850FSK

2050FSK

空载最高线速度

260m/min

适用纸质

200-800g卡纸  A/B/E/F瓦

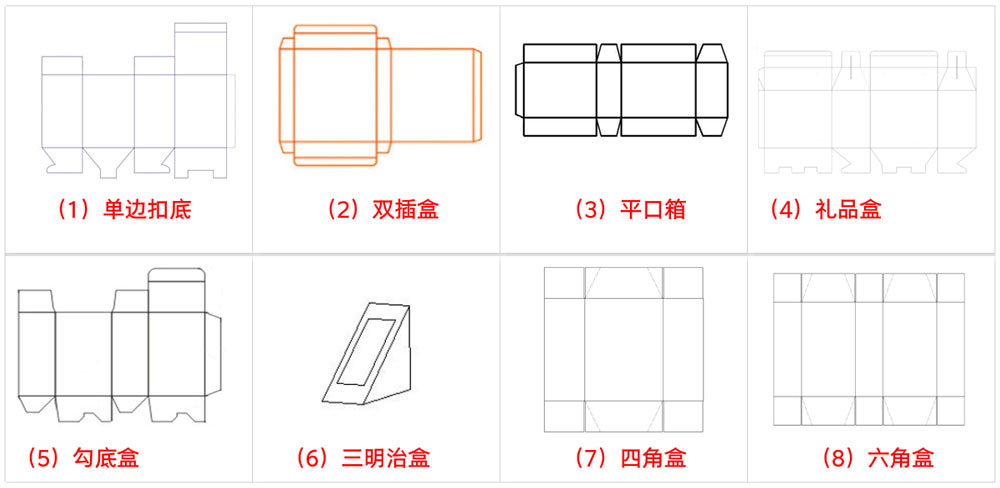

糊盒基本形式

第1折和3折分别180°90°，第二折和第四折180°

使用粘合剂

溶质型

所需电压

3P 380V  50HZ

总功率

20KW

24KW

重量

4.5T

5.5T

6T

6.5T

7T

7.5T

8T

外形尺寸

14.5×1.6×1.7m

16.5×1.8×1.7m

16.5×2×1.7m

16.5×2.2×1.7m

16.5×2.4×1.7m

16.5×2.6×1.7m

16.5×2.8×1.7m

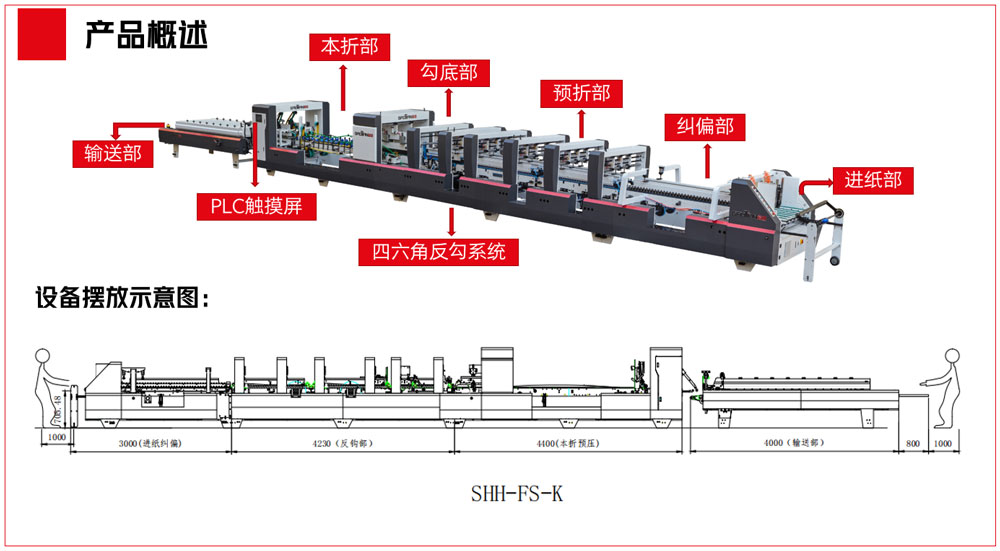

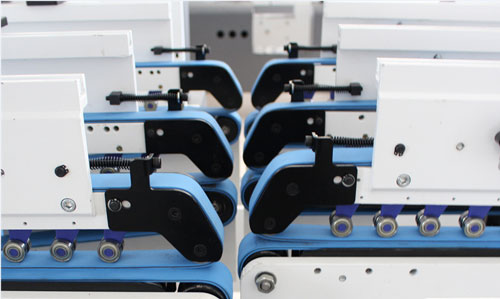

进纸部

同步带送纸皮带配合气缸压力进纸确保调机简便，送纸平稳顺畅

无级变速器确保进料间距均衡，输送稳定

一健式气动抬刀便于调整送纸皮带

纠偏部

使每个出纸偏差不一样的纸盒得到有效校正，确保平行精准折合

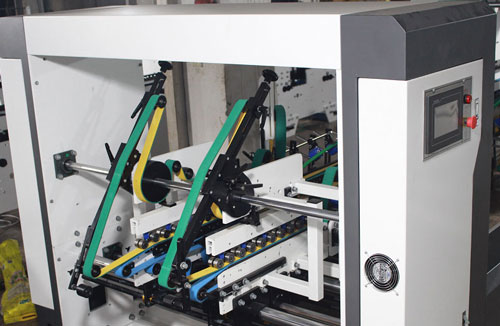

预折部

第一折线预折180°预折，第三折线135°预折，保证成品精准轻松开盒

勾底部

三板式结构，喷胶系统安装在可翻转支架上，充分减少底折与其它盒型互换调整时间。

反勾部

采用智能伺服电机控制的电子反勾系统，功能多变，

设置简单，配合喷胶，适用于多种结构的盒子粘贴。

小本折

多一节小本折实现第三条压痕线135°预折，四六角盒型成型调试更便捷，

为异形盒提供装置附件的空间，使调试更简单。

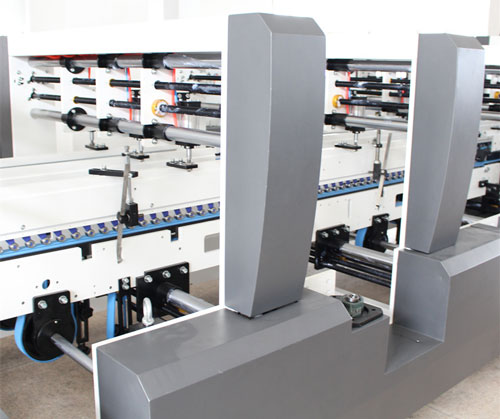

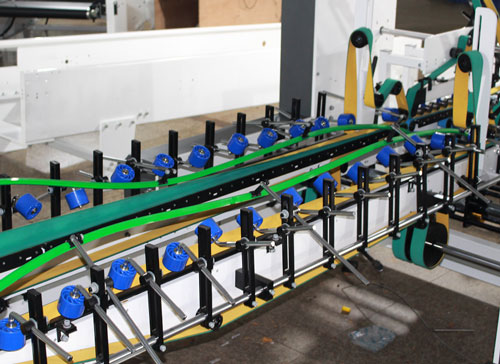

本折部

加长本折部使盒子在快速成型时折合更精准，不会出现剪刀口，更加完美。

本折成型使用专利压力调节本折刀，增大皮带摩擦力，有效防卡顿，盒子成型不会堵纸。

预压部

自动计数，塞纸检测装置，配备气动踢纸辨别装置，方便计数打包，

PLC可以查看生产数量。主要传动隐藏在防护罩内，让生产更安全。

本折部

本折成型使用专利压力调节本折刀，增大皮带摩擦力，

有效防卡顿，盒子成型不会堵纸。

预压部

自动计数，塞纸检测装置，配备气动踢纸辨别装置，方便计数打包，

PLC可以查看生产数量。主要传动隐藏在防护罩内，让生产更安全。

输送部

骑马头接纸，接纸更方便，采用彩色触控荧幕人机控制系统，

主机与输送部运转传动速度自动增减速功能，同步追踪参数设定系统，

产品集光、电、气于一体，技术独特、操作简单、调试快速、自动化程度高，

功能实用，用途广泛。

喷胶系统（选配）

具有高效、灵活、稳定性好、维护简便等特点，

是快速、高质量生产各种纸盒、薯条盒等特殊盒型的必备，

提高了生产效率，节约了胶水成本。

技术特点：

本折两板

本折两板

本折两板

本折两板

本折两板

本折三板

本折三板

型号

800FSK

1050FSK

1250FSK

1450FSK

1650FSK

1850FSK

2050FSK

纸盒类型

卡纸/(A/B/E瓦）

卡纸/(A/B/E瓦）

卡纸/(A/B/E瓦）

卡纸/(A/B/E瓦）

卡纸/(A/B/E瓦）

卡纸/(A/B/E瓦）

卡纸/(A/B/E瓦）

A+B+C+D

140-800mm

200-1000mm

200-1200mm

200-1400mm

200-1600mm

280-1800mm

280-2000mm

C+D Min

70mm

100mm

100mm

100mm

100mm

140mm

140mm

D Min

80mm

25mm

25mm

25mm

25mm

25mm

25mm

F Min

30mm

100mm

100mm

100mm

100mm

100mm

100mm

G

70mm

150-800mm

150-800mm

150-800mm

150-800mm

150-800mm

150-800mm

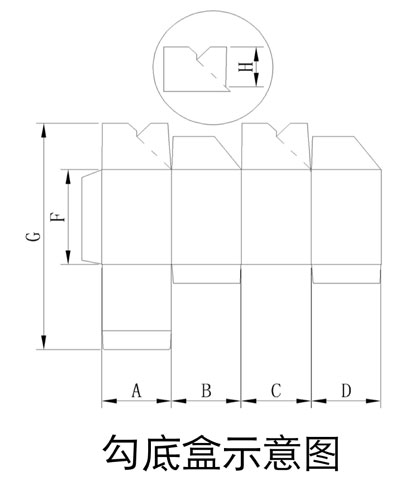

技术特点：

本折两板

本折两板

本折两板

本折两板

本折两板

本折三板

本折三板

型号

800FSK

1050FSK

1250FSK

1450FSK

1650FSK

1850FSK

2050FSK

纸盒类型

卡纸/(A/B/E瓦）

卡纸/(A/B/E瓦）

卡纸/(A/B/E瓦）

卡纸/(A/B/E瓦）

卡纸/(A/B/E瓦）

卡纸/(A/B/E瓦）

卡纸/(A/B/E瓦）

A+B+C+D

250-950mm

250-1150mm

250-1350mm

250-1550mm

380-1750mm

380-1950mm

250-950mm

C+D Min

125mm

125mm

125mm

125mm

190mm

190mm

125mm

D Min

25mm

25mm

25mm

25mm

25mm

25mm

25mm

F Min

100mm

100mm

100mm

100mm

100mm

100mm

100mm

G

150-800mm

150-800mm

150-800mm

150-800mm

150-800mm

150-800mm

150-800mm

H Min

30mm

30mm

30mm

30mm

30mm

30mm

30mm

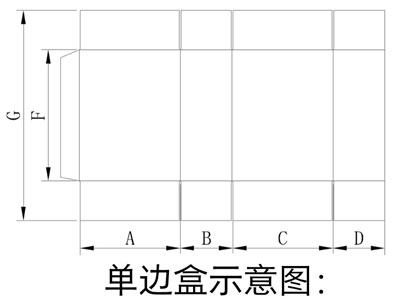

技术特点：

本折两板

本折两板

本折两板

本折两板

本折两板

本折三板

本折三板

型号

800FSK

1050FSK

1250FSK

1450FSK

1650FSK

1850FSK

2050FSK

纸盒类型

卡纸/A/B/E瓦

卡纸/A/B/E瓦

卡纸/A/B/E瓦

卡纸/A/B/E瓦

卡纸/A/B/E瓦

卡纸/A/B/E瓦

卡纸/A/B/E瓦

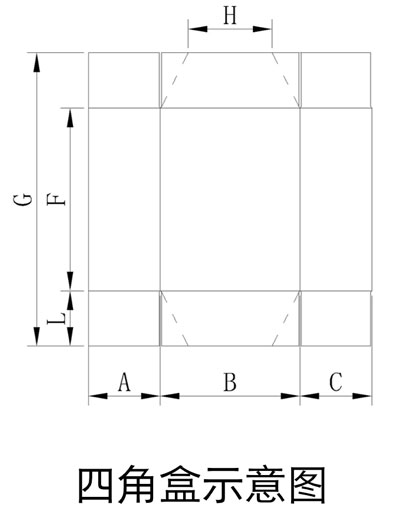

A+B+C

180-800mm

180-1000mm

180-1200mm

180-1400mm

180-1600mm

180-1800mm

180-2000mm

B Min

130mm

130mm

130mm

130mm

130mm

130mm

130mm

F

70-800mm

70-800mm

70-800mm

70-800mm

70-800mm

70-800mm

70-800mm

G Max

800mm

800mm

800mm

800mm

800mm

800mm

800mm

H Min

10mm

10mm

10mm

10mm

10mm

10mm

10mm

L

25-100mm

25-100mm

25-100mm

25-100mm

25-100mm

25-100mm

25-100mm

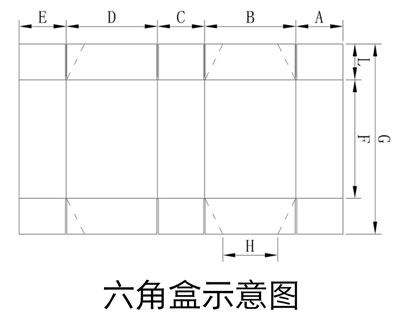

技术特点：

本折两板

本折两板

本折两板

本折两板

本折两板

本折三板

本折三板

型号

800FSK

1050FSK

1250FSK

1450FSK

1650FSK

1850FSK

2050FSK

型号

800FSK

1050FSK

1250FSK

1450FSK

1650FSK

1850FSK

2050FSK

纸盒类型

卡纸/(A/B/E瓦）

卡纸/(A/B/E瓦）

卡纸/(A/B/E瓦）

卡纸/(A/B/E瓦）

卡纸/(A/B/E瓦）

卡纸/(A/B/E瓦）

卡纸/(A/B/E瓦）

A+B+C

290-800mm

290-1000mm

290-1200mm

290-1400mm

340-1600mm

340-1800mm

340-2000mm

B Min

80mm

80mm

80mm

80mm

140mm

140mm

140mm

F

80mm

80mm

80mm

80mm

80mm

80mm

80mm

G Max

30mm

30mm

30mm

30mm

30mm

30mm

30mm

H Min

70mm

70mm

70mm

70mm

70mm

70mm

70mm

L

70-800mm

70-800mm

70-800mm

70-800mm

70-800mm

70-800mm

70-800mm
