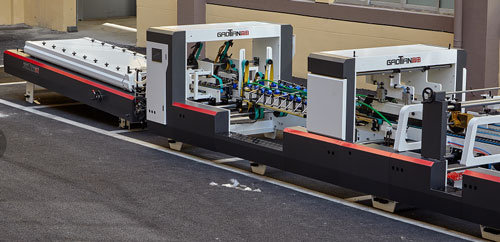

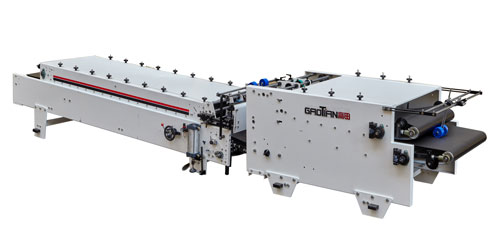

全自动高速纠偏拍齐糊盒机

全自动高速纠偏拍齐糊盒机
全自动高速纠偏拍齐糊盒机

产品简介

本机专门用于平压平、开槽、圆模等模切后的纸板成型和粘合处理。 性能稳定,可控性,操作性强。适用范围广,可折叠粘贴各种直线盒、平口箱、彩箱。 普遍适合于食品,药品,化妆品,文具等普通制盒加工糊制。(可根据客户需要另行设计)。



技术参数

机型

全自动高速纠偏拍齐糊盒机     SHH-B2AK系列

主要技术参数:

1050B2AK

1250B2AK

1450B2AK

1650B2AK

1850B2AK

2050B2AK

空载最高线速度

260m/min

适用纸质

200-800g卡纸  A/B/E/F瓦

糊盒基本形式

第二折和第四折180°

使用粘合剂

溶质型

所需电压

3P 38050HZ

总功率

11.5KW

15KW

重量

3.6T

4T

4.4T

4.8T

5.2T

5.6T

外形尺寸

12.5×1.8×1.7m

12.5×2×1.7m

12.5×2.2×1.7m

12.5×2.4×1.7m

12.5×2.6×1.7m

12.5×2.8×1.7m

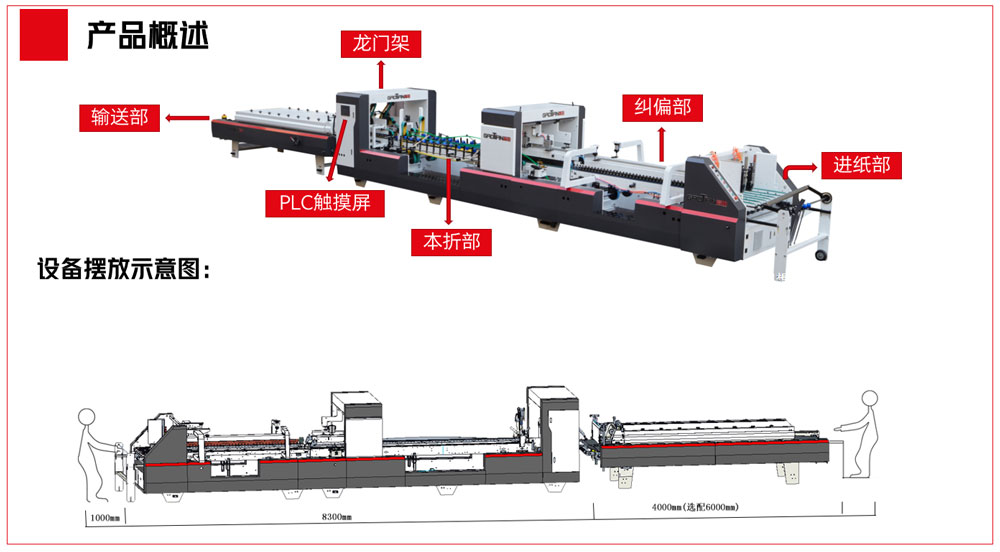

进纸部

同步带送纸皮带配合气缸压力进纸确保调机简便,送纸平稳顺畅
无级变速器确保进料间距均衡,输送稳定
一健式气动抬刀便于调整送纸皮带
纠偏部

纠偏部:2.1米加长纠偏部使盒子从进纸部出纸后自动纠正
本折部

加长本折部配二次压痕使盒子在快速成型时折合更精准,
不会出现剪刀口,更加完美。本折成型使用专利压力调节本折刀,
增大皮带摩擦力,有效防卡顿,盒子成型不会堵纸。
预压部

两板式结构,自动计数,塞纸检测装置,配备气动踢纸辨别装置,对成型盒子进行计数,
与打纸装配配合,方便计数打包,PLC可以查看生产数量。
输送部

带有防尘盖,独立电机控制,带跟踪。

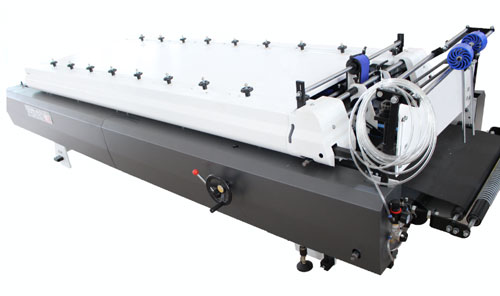

针对平口箱进行拍齐整形,另可针对特殊异型盒进行不规则拍齐
防护罩

外形美观,带保护罩,主要传动隐藏在防护罩内,让生产更安全。龙门架加固结构,高速运转更稳定。
产品集光、电、气于一体,技术独特、操作简单、调试快速、自动化程度高,功能实用,用途广泛。

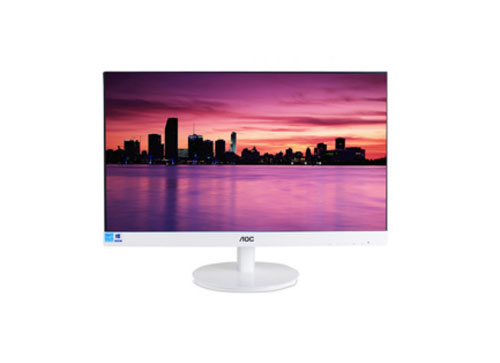

显示屏(选配)

机头装配显示屏,配合后面摄像头可实时监控生产,可快速发现生产异常的情况。
缓冲部(选配)

独立缓冲部,大大提高生产效率及合格率,尤其适用于针对小号淘宝箱,解决拍齐容易堵纸的问题



直线样盒参数

技术特点

本折两板

本折两板

本折两板

本折两板

本折三板

本折三板

型号

1050B2AK

1250B2AK

1450B2AK

1650B2AK

1850B2AK

2050B2AK

纸盒类型

卡纸/(A/B/E瓦)

卡纸/(A/B/E瓦)

卡纸/(A/B/E瓦)

卡纸/(A/B/E瓦)

卡纸/(A/B/E瓦)

卡纸/(A/B/E瓦)

A+B+C+D

200-1000mm

200-1200mm

200-1400mm

200-1600mm

280-1800mm

280-2000mm

C+D Min

100mm

100mm

100mm

100mm

140mm

140mm

D Min

25mm

25mm

25mm

25mm

25mm

25mm

F Min

100mm

100mm

100mm

100mm

100mm

100mm

G

150-800mm

150-800mm

150-800mm

150-800mm

150-800mm

150-800mm

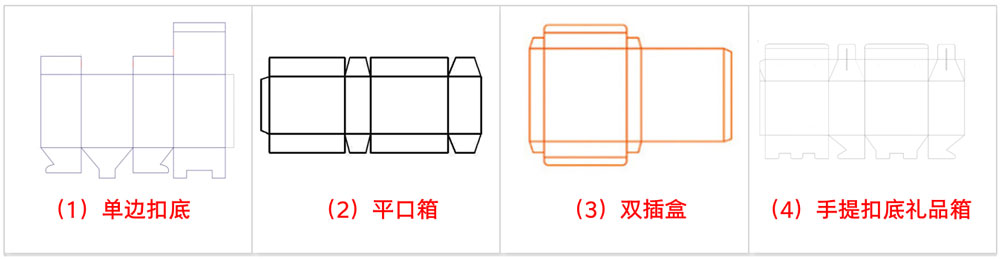

适用盒型



配置参数
